Plans techniques grand format couvrant l’assemblage principal, les sous-ensembles et les vues de construction importantes.
Archives d’ingénierie
L’ingénierie derrière le Projet 01.
Une trace technique du développement du Projet 01 — de la CAO et des études de construction aux plans de fabrication, données 3D et décisions qui ont façonné l’artefact final.
La documentation d’ingénierie complète du Projet 01 est disponible sous licence commerciale sur demande.
Objectif
Bien plus qu’un simple support. La documentation fait partie du produit.
L’artefact n’est pas présenté uniquement par des images finales. Il est accompagné de plans, de vues de construction, de données numériques de fabrication et de notes de processus qui révèlent la manière dont le projet a été développé.
Développement d’ingénierie
De l’ingénierie numérique à l’artefact physique.
Le Projet 01 a été développé comme un exercice d’ingénierie complet. Plans techniques, assemblages CAO, études de construction et données de fabrication ont servi à résoudre l’objet avant et pendant sa construction physique.
Les archives révèlent le système derrière l’artefact final à l’échelle 1:2.
Un livre de construction visuel présentant l’artefact au moyen de vues CAO, d’assemblages éclatés et de détails structurels.
Fichiers de fabrication STL et DWG, ainsi que l’assemblage STEP complet du Projet 01 pour la référence 3D, l’inspection et l’utilisation dans un logiciel de CAO compatible.
Notes concises sur les matériaux, les adhésifs, les renforts carbone, les finitions et les décisions pratiques prises pendant la fabrication.
Une trace technique des décisions, itérations et solutions de construction développées au cours du Projet 01.
La trace d’un projet développé par CAO, prototypage physique, fabrication et mise au point finale de l’objet.

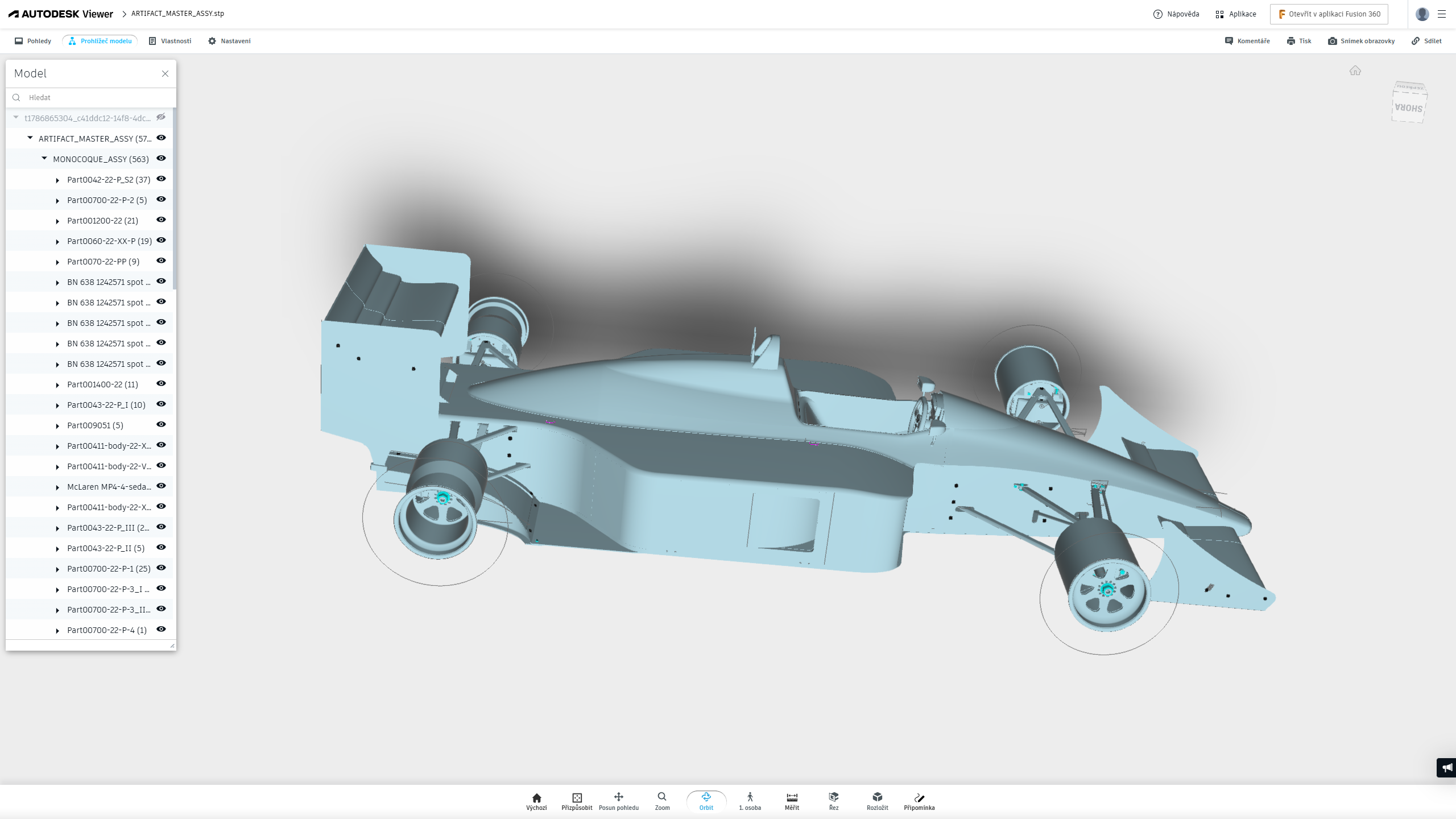

Données d’ingénierie 3D
Assemblage STEP complet.
Les archives du Projet 01 contiennent l’assemblage complet au format STEP. Il constitue une référence spatiale directe pour les plans techniques et documente les relations entre la structure, les composants et la géométrie générale.
L’assemblage peut être inspecté dans un logiciel de CAO compatible ou une visionneuse 3D, avec rotation, coupe et mesure selon le logiciel utilisé. Il reste intégré aux archives d’ingénierie internes du Projet 01.
Trace d’ingénierie
Conçu pour être étudié.
Les archives sont présentées ici pour révéler la profondeur technique de l’objet — aux collectionneurs, designers, ingénieurs et passionnés qui accordent autant d’importance au processus qu’à l’artefact fini.
FormatPDF / DWG / STL / STEP
Plans9 × A0
LivreEnviron 80 pages
Aperçus à télécharger
Découvrez une sélection de documents du Projet 01.
Des pages sélectionnées du livre CAO 3D ainsi qu’un plan d’assemblage principal sont disponibles gratuitement en aperçu. Elles donnent un accès direct au langage visuel, à la profondeur d’ingénierie et au niveau de documentation développés pour le Projet 01.
01Aperçu du livre CAO 3D
41 pages d’aperçu présentant des vues CAO, des détails de construction, les ensembles de suspension, la structure monocoque, le cockpit, la carrosserie et l’implantation générale.
02Plan d’assemblage principal
Plan technique principal A0 présentant l’assemblage général, la vue latérale, la vue de dessus, les dimensions principales et la mise en page du dessin.
3D CAD Book41 pages d’aperçu
Plan principalPlan technique A0
Format de fichierPDF
AccèsTéléchargement gratuit
Dossier documentaire complet du Projet 01
Une trace complète du processus d’ingénierie.
Licence commerciale
Sur demande
La documentation d’ingénierie complète du Projet 01 est proposée à des fabricants professionnels sélectionnés dans le cadre d’une licence commerciale négociée individuellement. Le périmètre, la production autorisée, le territoire et les conditions de licence sont définis pour chaque demande.
019 × plans techniques A0
Plans techniques numériques en pleine résolution fournis au format PDF.
02Livre de construction 3D
Un ouvrage de référence numérique complet présentant la structure, la logique d’assemblage et les vues de construction.
03Données de fabrication
Fichiers STL, fichiers de fabrication DWG et assemblage complet du Projet 01 fourni au format STEP comme référence 3D détaillée.
04Notes de processus
Matériaux, observations de construction, recommandations de finition et notes pratiques de fabrication.
