Großformatige technische Zeichnungen der Hauptbaugruppe, Unterbaugruppen und wichtiger Konstruktionsansichten.
Engineering-Archiv
Das Engineering hinter Projekt 01.
Eine technische Dokumentation der Entwicklung von Projekt 01 – von CAD und Konstruktionsstudien bis zu Fertigungszeichnungen, 3D-Daten und den Entscheidungen hinter dem fertigen Artefakt.
Eine kommerzielle Lizenzierung der vollständigen Engineering-Dokumentation zu Projekt 01 ist auf Anfrage möglich.
Zweck
Mehr als Begleitmaterial. Die Dokumentation ist Teil des Produkts.
Das Artefakt wird nicht nur durch finale Bilder präsentiert. Zeichnungen, Konstruktionsansichten, digitale Fertigungsdaten und Prozessnotizen zeigen, wie das Projekt entwickelt wurde.
Engineering-Entwicklung
Vom digitalen Engineering zum physischen Artefakt.
Projekt 01 wurde als vollständige Engineering-Aufgabe entwickelt. Technische Zeichnungen, CAD-Baugruppen, Konstruktionsstudien und Fertigungsdaten entstanden, um das Objekt vor und während seiner physischen Fertigung zu definieren.
Das Archiv zeigt das System hinter dem fertigen 1:2-Artefakt.
Ein visuelles Konstruktionsbuch, das das Artefakt anhand von CAD-Ansichten, Explosionsdarstellungen und strukturellen Details zeigt.
STL- und DWG-Fertigungsdateien sowie die vollständige STEP-Baugruppe von Projekt 01 zur 3D-Referenz, Prüfung und Verwendung in kompatibler CAD-Software.
Kompakte Hinweise zu Materialien, Klebstoffen, Carbonverstärkungen, Finish und praktischen Entscheidungen während des Baus.
Eine technische Dokumentation von Entscheidungen, Iterationen und Konstruktionslösungen aus der Entwicklung von Projekt 01.
Die Dokumentation eines Projekts, das durch CAD, physisches Prototyping, Fertigung und abschließende Verfeinerung des Objekts entwickelt wurde.
3D-Konstruktionsdaten
Vollständige STEP-Baugruppe.

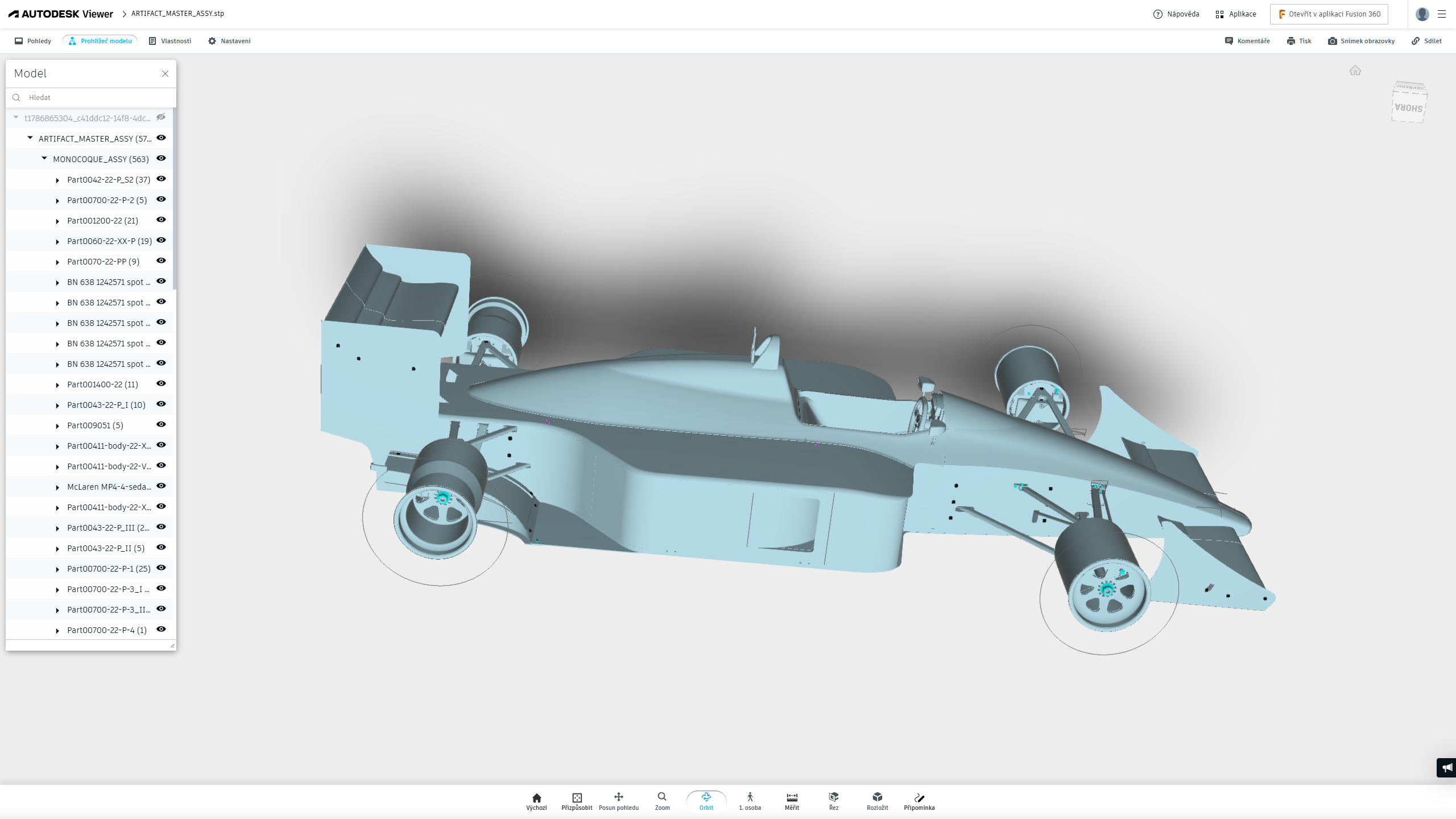

Das Archiv von Projekt 01 enthält die vollständige Baugruppe als STEP-Datei. Sie bildet eine direkte räumliche Referenz zu den technischen Zeichnungen und dokumentiert das Zusammenspiel von Struktur, Einzelkomponenten und Gesamtgeometrie.
Die Baugruppe kann in kompatibler CAD-Software oder einem 3D-Viewer betrachtet, geschnitten und vermessen werden. Sie bleibt Bestandteil des internen Engineering-Archivs von Projekt 01.
Engineering-Dokumentation
Zum intensiven Studium entwickelt.
Das Archiv wird hier gezeigt, um die technische Tiefe hinter dem Objekt sichtbar zu machen – für Sammler, Designer, Ingenieure und Enthusiasten, die sich ebenso für den Prozess wie für das fertige Artefakt interessieren.
FormatPDF / DWG / STL / STEP
Zeichnungen9 × A0
BuchCa. 80 Seiten
Vorschau-Downloads
Ausgewählte Dokumentation aus Projekt 01 ansehen.
Ausgewählte Seiten aus dem 3D-CAD-Buch sowie eine Hauptbaugruppenzeichnung stehen als kostenlose Vorschau zur Verfügung. Sie geben einen direkten Einblick in die visuelle Sprache, technische Tiefe und den Dokumentationsstandard von Projekt 01.
01Vorschau des 3D-CAD-Buchs
41 Vorschauseiten mit CAD-Ansichten, Konstruktionsdetails, Fahrwerksbaugruppen, Monocoque-Struktur, Cockpit, Karosserie und Gesamtaufbau.
02Hauptbaugruppenzeichnung
A0-Hauptzeichnung mit Hauptbaugruppe, Seitenansicht, Draufsicht, Grundabmessungen und Zeichnungsaufbau.
3D CAD Buch41 Vorschauseiten
HauptzeichnungA0-Konstruktionszeichnung
DateiformatPDF
ZugriffKostenloser Download
Vollständiges Dokumentationspaket Projekt 01
Eine vollständige Dokumentation des Engineering-Prozesses.
Kommerzielle Lizenzierung
Auf Anfrage
Die vollständige Engineering-Dokumentation von Projekt 01 ist für ausgewählte professionelle Hersteller im Rahmen einer individuell vereinbarten kommerziellen Lizenz verfügbar. Umfang, zulässige Produktion, Gebiet und Lizenzbedingungen werden für jede Anfrage individuell festgelegt.
019 × A0-Konstruktionszeichnungen
Digitale technische Zeichnungen in voller Auflösung im PDF-Format.
023D-Konstruktionsbuch
Ein vollständiges digitales Referenzbuch mit Struktur, Montagelogik und Konstruktionsansichten.
03Fertigungsdaten
STL-Dateien, DWG-Fertigungsdateien und die vollständige Baugruppe von Projekt 01 im STEP-Format als detaillierte 3D-Referenz.
04Prozessnotizen
Materialien, Konstruktionsbeobachtungen, Empfehlungen zum Finish und praktische Bauhinweise.
